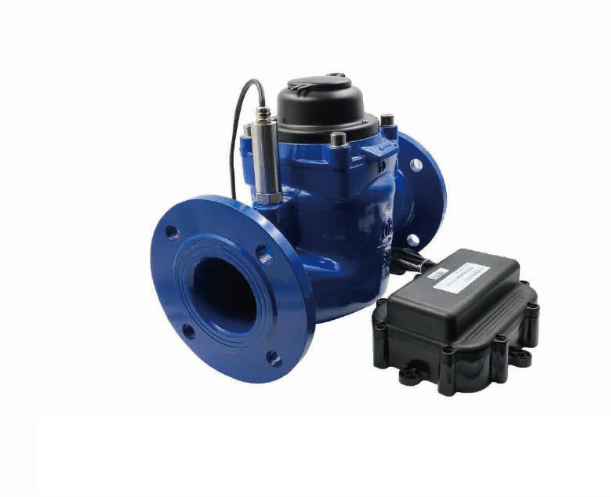

大口径远传水表由我公司自主研发，且拥有自主知识产权。它是发讯水表基表、微处理器、无线模组组成，用于计量流经管道水流量，采用NB-IOT模式进行无线数据传输的仪表。所有电路采用高性能灌封胶密封，达到IP68防护等级，防水防潮防冻效果较好。
用途：
NB远传阀控水表由我公司自主研发，且拥有自主知识产权。它是发讯水表基表、微处理器、无线模组组成，用于计量流经管道水流量，采用NB-IOT模式进行无线数据传输的仪表。所有电路采用高性能灌封胶密封，达到IP68防护等级，防水防潮防冻效果较好。
特点：
（1）NB-IoT无线通讯：采用低功耗NB-IoT无线通讯方式；
（2）远程抄读：周期性定时主动上报表计读数，上报前一天24小时数据，上报的数据消息在一个完整的消息报文中上报。上报的频率，可依据客 户实际要求作调整。
（3）手动上传：远传水表有唤醒功能，用户可依据需要临时唤醒上传数据。
（4）远程阀控：阀控表可远程开阀和关阀，并定期开关阀，也可依据实际情况进行强制开阀和强制关阀。
（4）预付费：支持预付费和预购量功能，也可实现后付费功能。
（5）预警系统：电池欠压、计量异常、预购量和预付费使用达到阀值等告警提示，可通过远传集抄平台设置
（6）大容量存储：存储长达30天数据
（7）阶梯水价：水价可根据用户类别及用量设置不同基准价和阶梯价
（8）电路板采用整体灌胶结合电池机械密封方式，整表达IP68防护等级。
注：1本系列水表技术参数符合国家标准GB/T778、CJ/T224的规定。

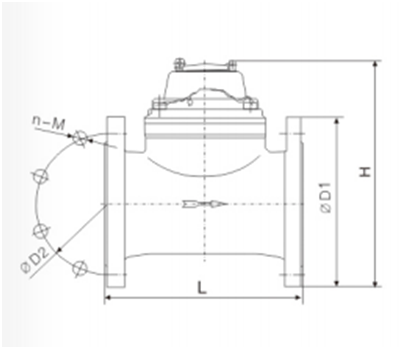

无阀控水表尺寸图：
无阀控水表尺寸
公称口径 | 长L | 高H | 连接法兰GB/T17241.6 | ||
DN | mm | 法兰外径D1 | 螺栓孔中心直径D2 | 连接螺栓n-M | |
50 | 200 | 218 | 165 | 125 | 4-M16 |
65 | 200 | 228 | 185 | 145 | |
80 | 225 | 285 | 200 | 160 | 8-M16 |
100 | 250 | 295 | 220 | 180 | |
125 | 250 | 305 | 250 | 210 | |
150 | 300 | 325 | 285 | 240 | 8-M20 |
200 | 350 | 352 | 340 | 295 | |
250 | 400 | 457 | 395 | 350 | 12-M20 |
流量技术参数
公称口径 | 过载流量Q4 | 常用流量Q3 | Q3/Q1 | Q2/Q1 | 分界流量Q2 | 最小流量Q1 | 最小读数 | 最大读数 |
DN | m³/h | m³/h | m³ | |||||
40 | 31.3 | 25 | 50 | 1.6 | 0.8 | 0.5 | 0.0005 | 999999 |
50 | 40 | 80 | 0.8 | 0.5 | ||||
50 | 31.3 | 25 | 50 | 0.8 | 0.5 | |||
50 | 40 | 80 | 0.8 | 0.5 | ||||
65 | 50 | 40 | 50 | 1.3 | 0.8 | |||
80 | 0.8 | 0.5 | ||||||
80 | 78.8 | 63 | 50 | 2 | 1.3 | 0.002 | ||
80 | 1.3 | 0.8 | ||||||
100 | 125 | 100 | 50 | 3.2 | 2 | |||
80 | 2 | 1.3 | ||||||
125 | 200 | 160 | 50 | 5 | 3.2 | |||
80 | 3.2 | 2 | ||||||
150 | 312.5 | 250 | 50 | 8 | 5 | |||
80 | 5 | 3.1 | ||||||
200 | 500 | 400 | 50 | 12.8 | 8 | |||
80 | 8 | 5 | ||||||
250 | 787.5 | 630 | 50 | 20 | 12.6 | |||
